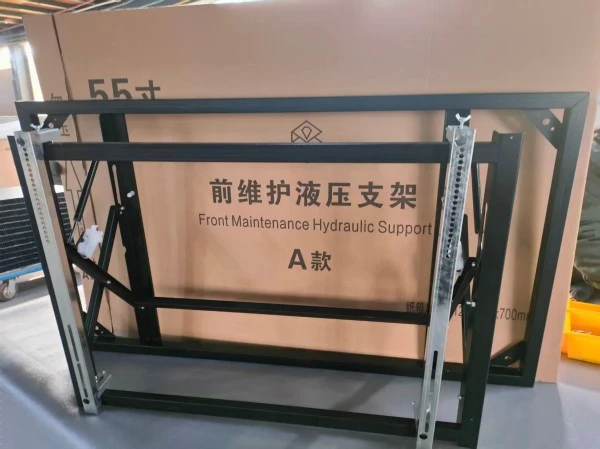

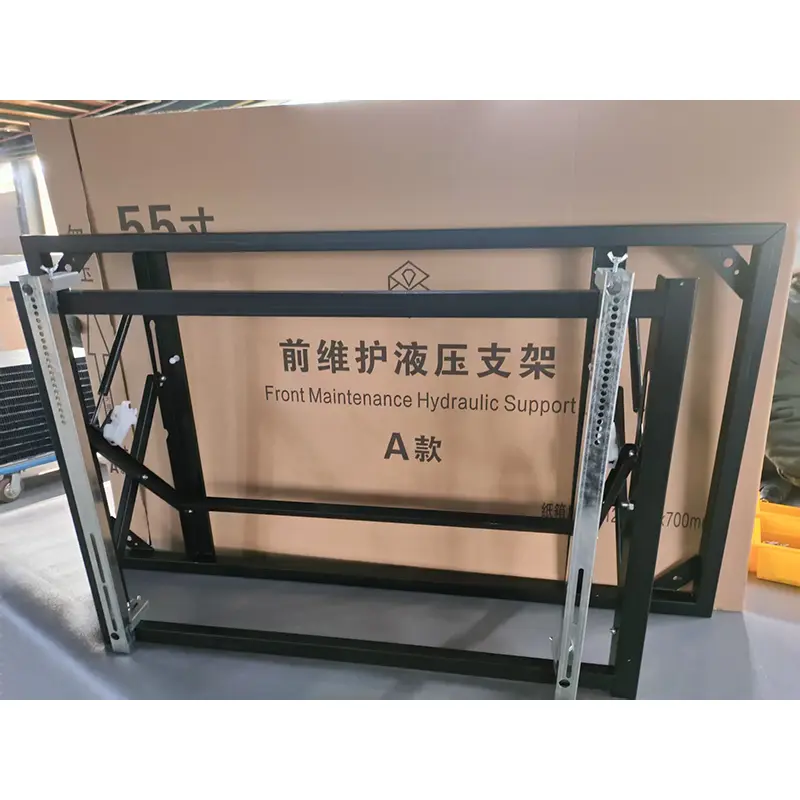

49-дюймовый кронштейн для видеостены

Эта модульная система крепления предназначена специально для 49-дюймовых ЖК-видеостен и поддерживает несколько экранов, образующих большие видеостены. По сравнению с 46-дюймовой версией 49-дюймовые панели весят больше (20–30 кг каждая) и имеют более тонкие рамки, что предъявляет более высокие требования к грузоподъемности кронштейна и точности точной настройки. Изготовленный из утолщенных профилей и с широким диапазоном механизмов точной настройки, кронштейн гарантирует долговременную плоскостность и стабильность больших видеостен. Он идеально подходит для конференц-залов высокого класса, выставочных залов брендов, информационных экранов в метро, ​​фоновых стен для крупных мероприятий и других сценариев.

Материальные и структурные характеристики

Почему подрядчики выбирают этот специальный 49-дюймовый кронштейн?

Преимущества продукта

1. Точная регулировка зазора для 49-дюймовых панелей со сверхузкой рамкой.

49-дюймовые панели обычно имеют более тонкие рамки, чем 46-дюймовые, и более чувствительны к ошибкам сварки. Оснащенный широким диапазоном многомерной точной настройки (регулировка по вертикали, горизонтали, вперед-назад и наклону), кронштейн стабилизирует зазоры на уровне 0,5–1,2 мм для создания бесшовных визуальных эффектов без разделения.

2. Высокая несущая способность при долгосрочном расчете.

Одиночные панели весят до 30 кг, а обычные кронштейны после полугода использования имеют свойство наклоняться вперед вверху или провисать внизу. Благодаря многоточечной распределенной конструкции нагрузки и нижним несущим опорам этот кронштейн обеспечивает безопасную грузоподъемность ≥80 кг. Он прошел испытания сейсмическим и вибрационным моделированием и сохраняет стабильную конструкцию при непрерывной работе 7×24 часа.

3. Гибкая компоновка с возможностью горизонтальной и вертикальной смешанной установки.

Поддерживает произвольные комбинации строк и столбцов (2×2, 3×3, 3×4, 1×5 и т. д.) и смешанные горизонтальные/вертикальные матричные макеты. Напольная версия не требует сверления стен и подходит для мраморных стен, стеклянных перегородок и временных установок.

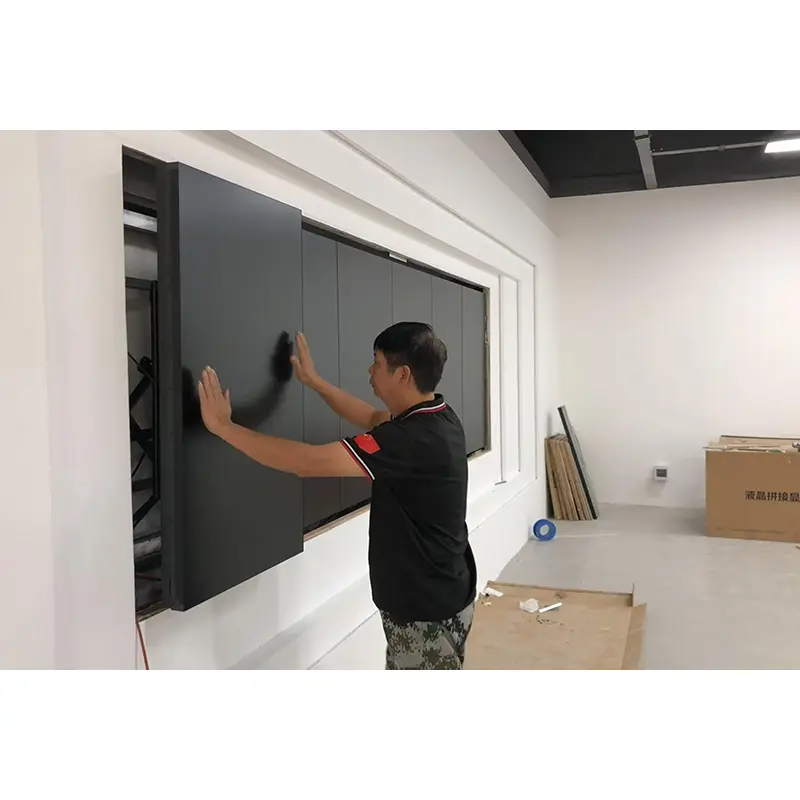

4. Независимое обслуживание и быстрое снятие одной панели.

Независимая конструкция зажима фиксирует каждую 49-дюймовую панель отдельно. Замена неисправной панели и обслуживание задней проводки не требуют демонтажа соседних экранов; Работа одного человека сокращает время обслуживания на 70%.

5. Скрытая проводка для аккуратной и удобной компоновки.

Независимые кабельные желоба зарезервированы по бокам и сзади кронштейна для разделения силовых кабелей (сильный ток) и кабелей HDMI/Ethernet (слабый ток), что позволяет избежать помех сигнала и соответствует стандартам пожарной безопасности и безопасности.

6. Двойные режимы крепления для различных типов стен

•Настенный монтаж: для бетонных и сплошных кирпичных стен в комплект входят стандартные дюбели M10.

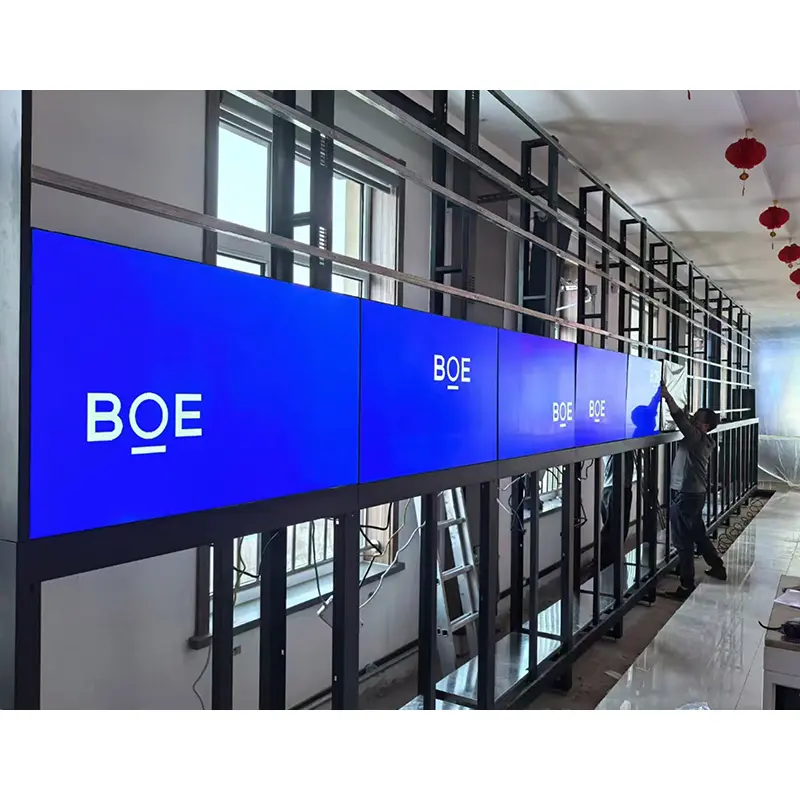

•Напольная установка: дополнительная база для мест, не подлежащих сверлению, таких как развлекательные центры, временные выставочные залы и мраморные стены.

Этапы установки

Требуются два работника; установка комплекта из 4 панелей занимает примерно 2–2,5 часа.

1. Проектирование схемы

Определите размеры кронштейна на основе количества панелей (например, планировка 3×4) и отметьте линии расположения на стене или земле.

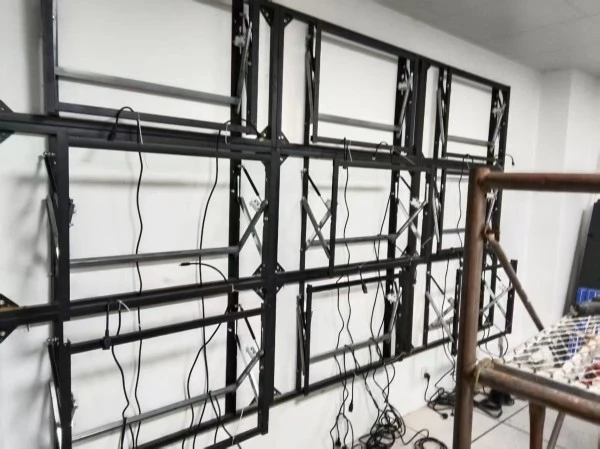

2. Установка основной рамы

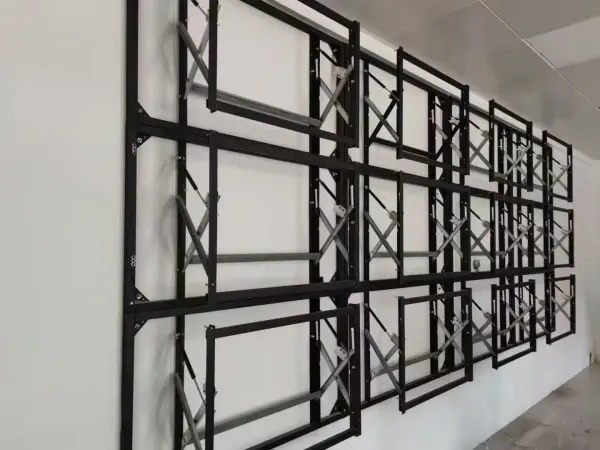

(1) Настенный монтаж: установите горизонтальные балки (по одной в ряд), прикрепленные к стене с помощью дюбелей M10, с интервалом ≤600 мм.

(2) Напольная установка: установите левую и правую колонны, а также нижние поперечины, закрепите их на земле с помощью дюбелей M12 и укрепите колонны диагональными распорками.

3. Предварительная установка подвесных пластин.

Прикрепите подвесные пластины точной настройки к отверстиям VESA на задней стороне 49-дюймовых панелей, обеспечив горизонтальное выравнивание.

4. Крепление панелей

Начните с нижнего ряда, совместите крючки подвесной пластины с пазами балки, продвиньте по направляющим и закрепите нижние защелки.

5. Точная точная настройка

Отрегулируйте домкратные винты с помощью прилагаемого шестигранного ключа, чтобы добиться равномерных зазоров и ровных поверхностей панели.

6. Прокладка кабелей

Проложите провода вдоль боковых кабельных желобов с выделенными точками для крепления кабелей за каждой панелью.

7. Окончательная фиксация

Затяните контргайки всех узлов и проверьте общую плоскостность.

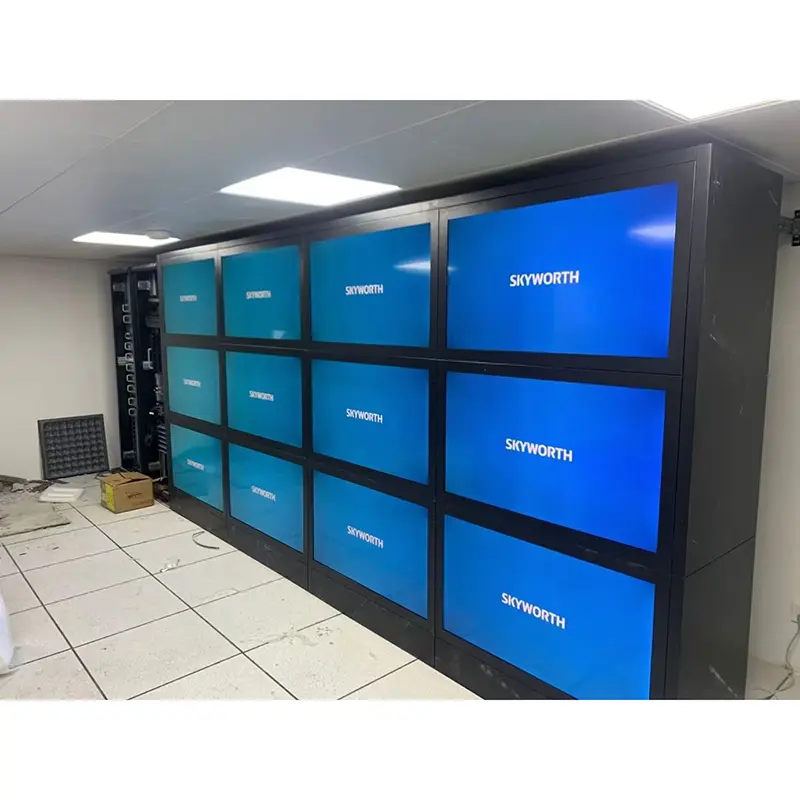

Сценарии применения

Таблица выбора продукта

Часто задаваемые вопросы

Вопрос 1: Можно ли изготовить 49-дюймовый кронштейн для видеостены для изогнутого соединения?

О: Стандартная модель предназначена для плоского сращивания. Для окружающих выставочных экранов доступны специальные изогнутые адаптеры; Параметры радиуса предоставим по запросу.

В2: Можно ли свободно регулировать макет экрана?

А: Да. Модульная структура поддерживает гибкие комбинации с настраиваемыми строками и столбцами.

Вопрос 3. Повлияет ли удаление одной панели на стабильность всей видеостены?

A: Независимая конструкция зажима обеспечивает раздельную разборку одной панели, не нарушая остальную часть конструкции.

Вопрос 4. Как долго скорректированные зазоры будут оставаться неизменными после точной настройки?

A: При нормальном использовании контргайки сохраняют точность зазора в течение 6 месяцев без повторной регулировки; рекомендуется проводить осмотр каждые шесть месяцев.

В5: Что более устойчиво: настенное или напольное?

Ответ: Оба имеют одинаковую структурную прочность. Выбор зависит от состояния стен:

• Бетонные/полнотелые кирпичные стены: настенный (более низкая стоимость).

• Килевые стенки из стекла/мрамора/легкой стали: напольные (без повреждений стенок).

•Временные и мобильные установки: Напольные (повторяющаяся сборка и разборка)
