100-дюймовый вертикальный гидравлический кронштейн ЖК-дисплея

Вертикальный гидравлический кронштейн для 100-дюймового ЖК-дисплея представляет собой особо прочную систему поддержки, предназначенную для гигантских 100-дюймовых ЖК-экранов (также совместим с моделями с диагональю 102/105 дюймов). В отличие от кронштейнов для экранов с диагональю 98 дюймов и меньше, чистый 100-дюймовый экран обычно весит более 130 кг и имеет высоту почти 2,2 метра, поэтому его нельзя надежно поддерживать только с помощью настенного крепления. Этот продукт имеет гибридную конструкцию, сочетающую в себе вспомогательную несущую стену и опору пола. Большая часть вертикальной нагрузки передается на землю, а стена служит лишь для предотвращения опрокидывания и фиксации положения.

Материалы и мастерство

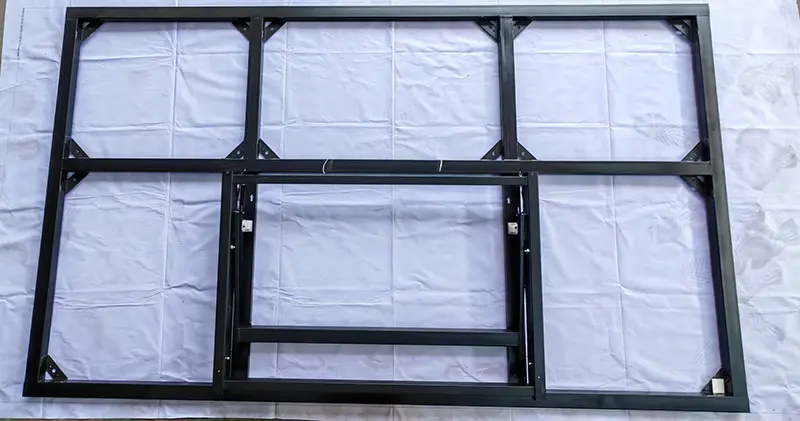

1. Основная рама:

Утолщенные и расширенные холоднокатаные стальные пластины с ребрами жесткости для большей грузоподъемности и сопротивления кручению без деформации.

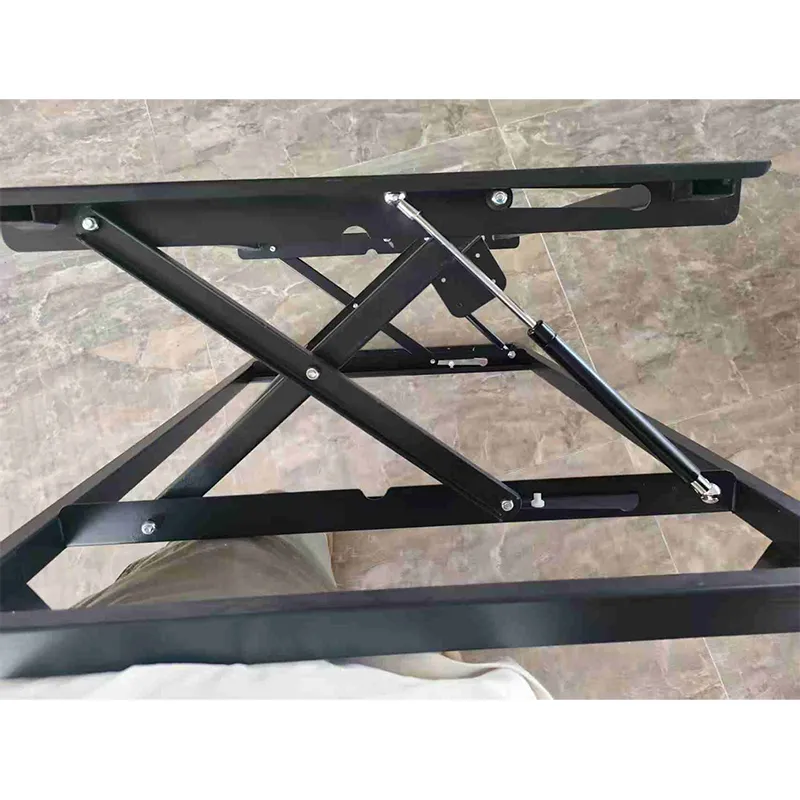

2. Гидравлическая система:

Двойные гидравлические демпфирующие компоненты промышленного класса обеспечивают равномерную поддержку, плавный подъем и бесшумную амортизацию.

3. Подвесная пластина в сборе:

Специально расширенная вертикальная подвесная пластина VESA для 100-дюймовых экранов, совместимая со стандартными монтажными отверстиями для дисплеев большого размера.

4. Защита безопасности:

Несколько защелок, предотвращающих падение, а также противоскользящие амортизирующие резиновые накладки для предотвращения случайного падения.

5. Крепление фитингов:

Утолщенные и удлиненные дюбели национального стандарта позволяют равномерно распределить нагрузку на стену и обеспечить более прочную установку.

Преимущества продукта

1. Адаптировано для гигантских экранов:

Оптимизирован исключительно для вертикального монтажа высотой 100 дюймов, более устойчив и хорошо подогнан, чем универсальные кронштейны.

2. Трудосберегающая гидравлическая система:

Простая регулировка для защиты экрана и его портов.

3. Низкая стоимость обслуживания:

Быстроразборная конструкция, работоспособная без профессиональных технических специалистов.

4. Экономия места:

Вертикальный дизайн, прилегающий к стене, с минимальной занимаемой площадью по горизонтали, идеально подходит для вестибюлей, коридоров и выставочных залов.

5. Широкая применимость:

Работает для конференций, выставок, торговых центров, больниц, государственных учреждений, средств массовой информации и многого другого.

Сравнение затрат на эксплуатацию и техническое обслуживание с традиционными брекетами

Требования к стене и характеристики установки

Критическое предупреждение о безопасности

100-дюймовый экран весит более 90 кг. Неправильный тип стен может привести к падению экрана, что приведет к материальному ущербу и травмам.

Разрешенные типы стен (все требования должны быть выполнены одновременно)

Запрещенные типы стен (установка строго запрещена)

Необходимые инструменты и количество установщиков

Этапы установки

1. Осмотр стены: убедитесь, что стена сделана из прочного бетона или кирпича соответствующей толщины.

2. Размещение и разметка. С помощью лазерного уровня нарисуйте вертикальную центральную линию и отметьте 8 точек сверления.

3. Сверление и очистка отверстий: Просверлите отверстия на глубину ≥100 мм с помощью электрического молотка, очистите их от мусора и вставьте расширительные трубки M10.

4. Крепление основания: установите настенное основание, постепенно затяните 8 дюбелей и проверьте вертикальность.

5. Установка подвесной пластины VESA: прикрепите расширенную пластину VESA к задней части 100-дюймового экрана (совместимо с расположением отверстий 600×400, 800×600, 900×600).

6. Подготовка к подвешиванию экрана: Осмотрите гидравлические тяги и предохранительные защелки; отрегулируйте подъемную платформу по высоте установки.

7. Установите сито. Два рабочих поднимают сито, в то время как один оператор направляет крюки так, чтобы они совпали с пазами основания, и медленно опускается.

8. Зафиксируйте предохранительные защелки. Последовательно застегните основные пряжки, боковые предохранительные замки и закрученные вручную винты, предотвращающие опрокидывание.

9. Прокладка и регулировка кабелей. Проложите кабели в магнитный кабельный отсек и отрегулируйте угол наклона до оптимального положения для просмотра.

10. Заключительная проверка: встряхните экран, чтобы убедиться в отсутствии ослабления крепления, и проверьте все защелки.

Применимые сценарии

Корпоративный офис

Большие экраны в конференц-залах, приветственные дисплеи на стойке регистрации, стены для демонстрации корпоративной культуры

Коммерческий дисплей

Рекламные экраны торговых центров, демонстрационные экраны для выставок брендов, экраны для цифровых плакатов магазинов

Государственные и общественные услуги

Информационные экраны в правительственных залах, экраны для больниц, экраны для выставочных залов

Медиа и прямая трансляция

Вертикальные гигантские экраны для прямых трансляций коротких видео, отображения мультимедийного контента, информационные экраны студии.

Образование и обучение

Экраны информационных бюллетеней кампуса, демонстрационные экраны учебных залов, интерактивные дисплеи для учебных заведений

Часто задаваемые вопросы

В1: Какова максимальная грузоподъемность этого 100-дюймового вертикального кронштейна?

О: Он изготовлен из утолщенных, расширенных стальных пластин и двойной гидравлической опоры. Максимальная нагрузка достигает 130 кг, что полностью покрывает вес всех типов больших 100-дюймовых экранов.

Вопрос 2. Будет ли вертикально установленный 100-дюймовый экран наклоняться вперед из-за смещенного вперед центра тяжести?

A: В нем используется специальная гравитационная конструкция со смещением назад и подвесными пластинами, смещенными назад, для смещения нагрузки внутрь, исключая наклон вперед и деформацию краев.

В3: Каково расстояние между экраном и стеной после вертикальной установки?

О: Зазор между стенами составляет всего 60–85 мм. Он сверхтонкий, компактный и имеет аккуратный минималистичный внешний вид.

В4: склонен ли кронштейн к деформации во время транспортировки?

A: Он имеет встроенные штампованные конструктивные детали, полностью усиленную упаковку и жесткую защиту углов, а также сильную устойчивость к сжатию и падению, чтобы избежать деформации при транспортировке.

В5: Как скрыть кабели и добавить новые провода позже?

О: Кронштейн оснащен встроенным магнитным отсеком для кабелей (60 см Ш × 120 см В × 4 см Г), в котором можно разместить 4 кабеля HDMI, 2 шнура питания и 2 сетевых кабеля. Крышка крепится на магнитах и ​​открывается без инструментов. Чтобы добавить или заменить кабели: откройте крышку, поместите внутрь новые кабели и закройте крышку — снимать экран не требуется.

В6: Можно ли установить горизонтально? Поддерживает ли он регулировку горизонтального уровня?

О: Эта модель поддерживает только вертикальную установку, а ее конструкция оптимизирована для вертикального распределения силы тяжести экрана. Если необходимо переключение между горизонтальной и вертикальной ориентацией, приобретите наш вращающийся кронштейн. Для горизонтального выравнивания: выполните калибровку с помощью лазерного уровня во время установки основания; точная регулировка по горизонтали (±2°) доступна после установки экрана.

В7: Является ли кронштейн ударопрочным и подходит ли для сейсмоопасных регионов?

О: Он прошел испытания на вибрацию, имитирующие землетрясения силой 8 баллов, без падения экрана и ослабления защелок. Противоподъемные перегородки и противоскользящие резиновые накладки в конструкции с шестикратным предохранительным замком специально оптимизированы для условий вибрации. Он применим к сейсмическим зонам, включая Японию, Тайвань, Чили, Турцию и Калифорнию, США.
