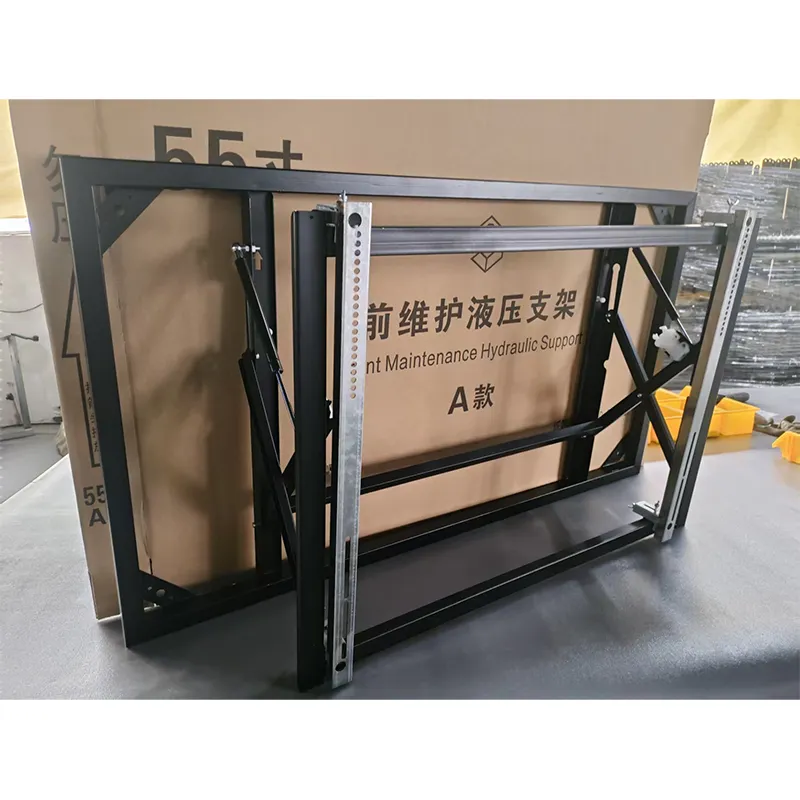

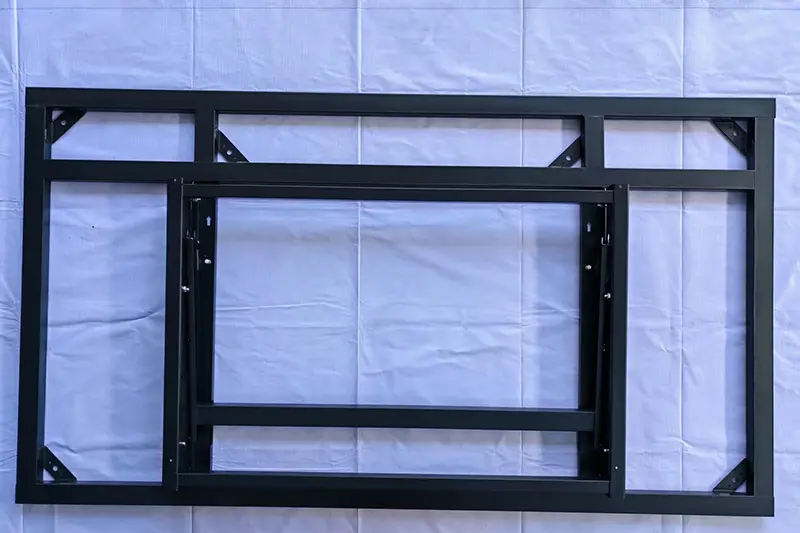

Вертикальный гидравлический кронштейн с ЖК-дисплеем, 86 дюймов

В вертикальном гидравлическом кронштейне для 86-дюймового ЖК-дисплея, специально предназначенном для настенной вертикальной установки 86-дюймовых ЖК-экранов, используются стальные пластины толщиной 2,5 мм и система с двумя гидравлическими стержнями, интегрированная с несущей конструкцией с четырьмя крюками и опорными пластинами, пятью замками, предотвращающими падение, и скрытым отсеком для прокладки кабелей. Он поддерживает гидравлическую регулировку шага и быструю разборку, имеет максимальную грузоподъемность 120 кг и идеально подходит для сценариев вертикальной установки экрана в больших конференц-залах, командных центрах, цифровых выставочных залах и т. д.

Основная структура и материалы

1. Основная рама:

Утолщенные высокопрочные пластины из холоднокатаной стали, а также усиленные стойки из алюминиевого сплава, цельноформованные для защиты от деформации и повышенной несущей способности.

2. Гидравлические компоненты:

Длинноходные промышленные гидроцилиндры со стабильной буферизацией и равномерно распределенным давлением на подшипники для легкого подъема больших сит.

3. Подвесная пластина в сборе:

Расширенная вертикальная подвесная пластина VESA, предназначенная исключительно для 86-дюймовых экранов и совместимая с распространенными размерами отверстий, включая 400×600 и 600×800.

4. Структура безопасности:

Тройные замки, предотвращающие падение, а также противоскользящие амортизирующие резиновые накладки для предотвращения случайного ослабления и защиты панели дисплея.

5. Крепление фитингов:

Утолщенные дюбели национального стандарта для равномерного напряжения на стене и более надежной установки.

Преимущества продукта

1. Нестандартная конструкция для больших экранов.

Оптимизированная механическая конструкция специально для вертикального монтажа высотой 86 дюймов, более стабильная, хорошо подогнанная и безопасная, чем универсальные кронштейны. В ключевых точках напряжения добавлены ребра жесткости, чтобы избежать деформации после длительного использования.

2. Двойные гидравлические штоки – экономия труда и повышенная безопасность.

86-дюймовый экран весит немало; одиночные гидравлические штоки требуют дополнительных усилий при регулировке и склонны к утечке масла. Параллельные двойные стержни обеспечивают равномерное демпфирование для легкой регулировки. Если один стержень выйдет из строя, другой все равно сможет обеспечить более высокую безопасность.

3. Пятислойная защита от падения.

Комбинированная основная пряжка, дополнительный замок, противоподъемная перегородка, закрученные вручную противоподъемные винты и противоскользящие резиновые накладки, подходящие для коммерческих помещений с высокой проходимостью.

4. Низкие затраты на эксплуатацию и техническое обслуживание.

Снятие экрана без инструментов: разблокируйте предохранительные защелки, закрутите ручные винты и поднимите экран вверх.

Зарезервированные зазоры для обслуживания на боковых панелях: задние кабели можно обслуживать, не снимая экран.

Магнитный отсек для укладки кабелей: кабели можно добавлять или заменять без инструментов.

5. Высокое использование пространства

Настенная вертикальная конструкция занимает минимум горизонтального пространства и идеально подходит для узких помещений, таких как коридоры, вестибюли и входы в лифты.

6. Широкий диапазон применения.

Применимо к конференциям, выставкам, торговым центрам, больницам, правительственным учреждениям, студиям потокового вещания и другим сценариям.

Этапы установки (эксклюзивно для вертикальной установки 86 дюймов)

1. Проверьте несущую способность стены, откалибруйте вертикальную центральную линию с помощью уровня и отметьте места сверления.

2. Просверлите отверстия, установите утолщенные дюбели и закрепите основное основание, чтобы обеспечить вертикальность и жесткость.

3. Установите расширенную подвесную пластину VESA в стандартные отверстия на задней стороне 86-дюймового экрана.

4. Совместите экран с пазами зажима кронштейна и медленно повесьте его; гидравлическая система обеспечивает автоматическую опору и буферизацию

5. Закрепите тройные предохранители от падения и проверьте надежность крепления.

6. Расположите кабели в вертикальных кабельных каналах и отрегулируйте высоту и угол наклона.

7. Проведите полную проверку стабильности перед вводом в эксплуатацию.

Применимые сценарии

Часто задаваемые вопросы

Вопрос 1: 86-дюймовые экраны тяжелые. Может ли кронштейн устойчиво поддерживать их без деформации?

А: Да. Были проведены строгие испытания на несущую способность. В основном корпусе используются стальные пластины толщиной 2,5 мм с ребрами жесткости в ключевых точках, которые не деформируются при статической предельной нагрузке в 150 кг. Большинство массовых 86-дюймовых коммерческих экранов (Sony, Samsung, LG и т. д.) весят 55–70 кг, что намного ниже расчетного предела нагрузки. Рекомендуется проверять затяжку винтов каждые шесть месяцев.

Вопрос 2: Каковы преимущества двойных гидравлических штоков перед одиночными?

О: Два основных преимущества:①Равномерное демпфирование: тяжелые 86-дюймовые сита требуют высокой демпфирующей силы от отдельных стержней, что делает регулировку трудоемкой и увеличивает риск утечки масла. Параллельные двойные стержни равномерно распределяют нагрузку для более плавной работы. ②Резервная безопасность: если один гидравлический стержень выйдет из строя, другой все равно сможет обеспечить базовую поддержку, функция безопасности, недоступная в конструкциях с одним стержнем.

В3: Нужны ли инструменты для снятия экрана?

О: Для механизма разборки экрана не требуются инструменты — просто переверните предохранительные защелки и поверните ручные винты, препятствующие подъему, чтобы поднять экран. Однако 86-дюймовые экраны весят 55–70 кг, поэтому настоятельно рекомендуется использовать двух операторов. Для обслуживания кабелей (например, подключения/отключения кабелей HDMI) нет необходимости снимать экран благодаря зарезервированным боковым зазорам для обслуживания.

В4: Как добавить новые кабели после сокрытия проводки?

О: Чрезвычайно удобно. Крышка кабельного отсека фиксируется магнитом и может открываться без инструментов. Добавьте или замените кабели, открыв крышку, проложив провода внутрь и закрыв ее — разборка экрана не требуется.

В5: Какие типы стен подходят для установки 86-дюймового экрана?

Ответ: Допускаются только сплошные бетонные стены или сплошные кирпичные стены. Гипсокартон, легкие стальные килевые стены и стены из полых блоков не могут безопасно выдержать вес 86-дюймового экрана. Поставляемые утолщенные дюбели специально разработаны для бетонных и полнотелых кирпичных стен. Если тип стены неизвестен, рекомендуется провести профессиональную проверку на месте.

Вопрос 6. Насколько тяжел 86-дюймовый экран и сколько установщиков потребуется?

О: Большинство массовых 86-дюймовых коммерческих экранов весят нетто 55–70 кг. Один человек может установить настенное основание, а для подвешивания экрана требуются два рабочих (один держит экран, другой выравнивает крючки). Во избежание травм рекомендуется использовать подъемное оборудование или механизмы.
